产品简介

电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中，是实行流水作业自动化的必备设备。

电磁振动给料机工作原理

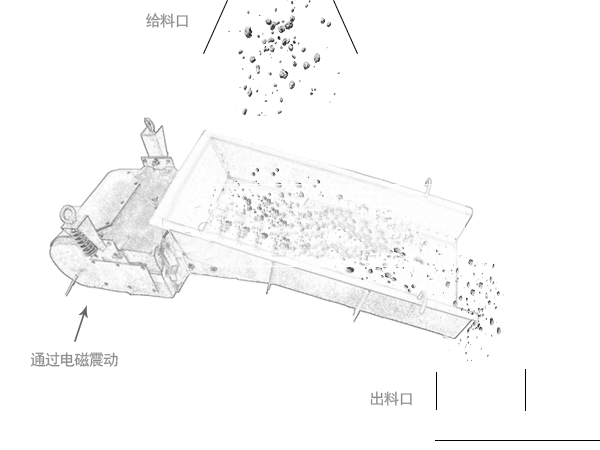

电磁振动给料机是一个较为完整的双质点定向强迫振动的弹性系统， 整个系统工作在低临界共振状态，主要利用电磁激振器驱动槽体以一定的倾角做往复振动，使物料沿槽移动。

电磁振动给料机技术参数

类型	型号	生产率(t/h)		给料粒度mm	双振幅mm	电压(V)	电流(A)		功率(Kw)	配套控制箱
		水平	-10度				工作电流	表示电流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2	10	14	50			3.0	2.3	0.15
	GZ3	25	35	75			4.58	3.8	0.2
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5	100	140	150			12.7	10.6	0.65
	GZ6	150	210	200	1.5	380	16.4	13.3	1.2	XKZ-20G3
	GZ7	250	350	250			24.6	20	3
	GZ8	400	560	300			39.4	32	4
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G3
	GZ10	750	1050	500			39.4*2	32*2	4*2	XKZS-200G3
	GZ11	1000	1400	500			47.6*2	38.6*2	5.5*2
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5S	100	140	150			12.7	10.6	0.65
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3
	GZ7S	250	350	250			24.6	0	3	XKZ-100G3
	GZ8S	400	560	300			39.4	32	4
封闭型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2F	8	11.2	40			3	2.3	0.15
	GZ3F	20	28	60			4.58	3.8	0.2
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2
	GZ5F	80	112	80			12.7	10.6	0.65
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3
轻槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3
	GZ8Q	400	560	350			39.4	32	4	XKZ-100G3
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ7P	75	105			380	16.4	13.3	1.5	XKZ-20G3
	GZ7P	158	175				24.6	20	3	XKZ-100G3
宽槽型	GZ5K1		240	100	1.5	220	12.7*2	10.6*2	0.65*2	XKZ-20G2
	GZ5K2		240
	GZ5K3		270
	GZ5K4		300
圆管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2
特大型	GZ11-T		100物料为煤比重0.85	300	1.5	380	47.6*2	38.6*2	5.5*2	SZK.00

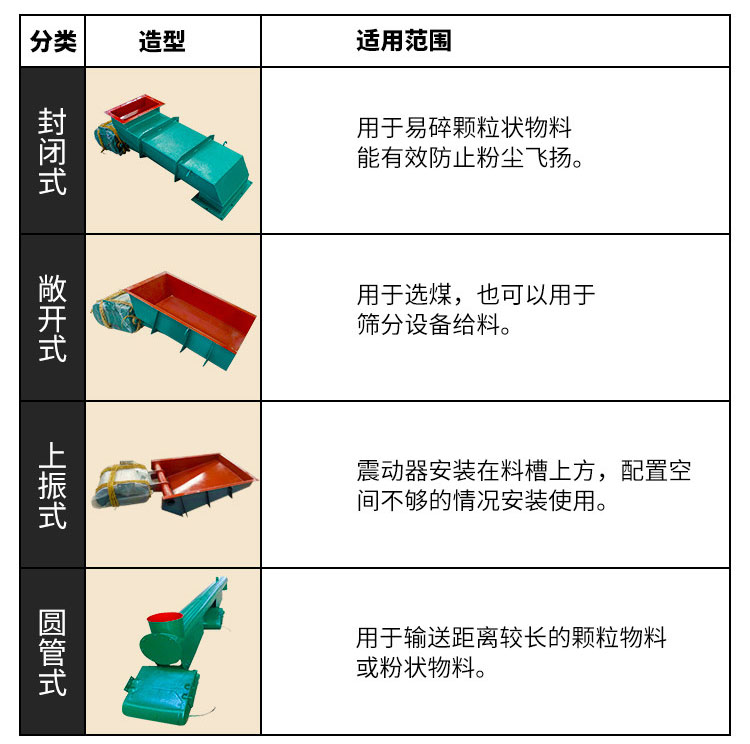

电磁振动给料机分类

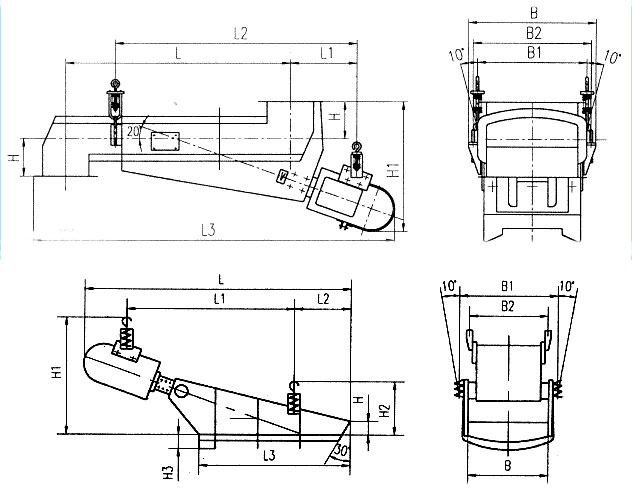

产品结构

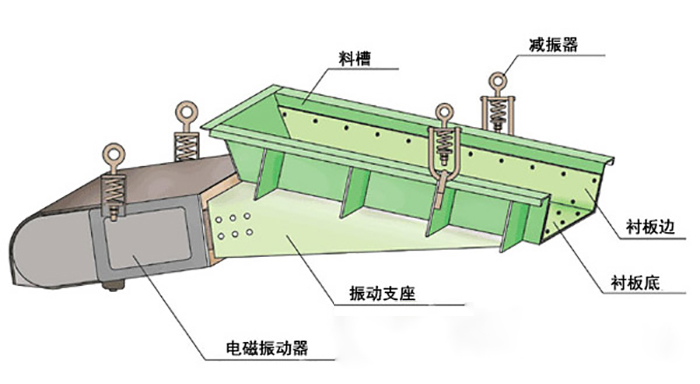

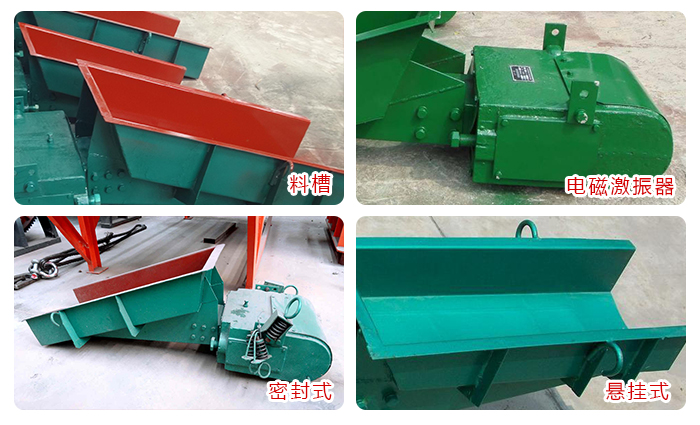

结构主要包括料槽、电磁激振器、减振器等。分敞开型和封闭型两种。根据安装方式可分悬挂式和台式等几种。

产品特点

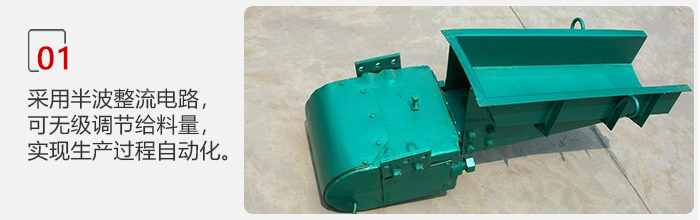

1）电磁振动给料机电气控制采用半波整流电路，可无级调节给料量，可用于自动控制的生产流程中，实现生产过程自动化。

2）无转动零部件，不需润滑，结构简单，维修方便。

3）电磁振动给料机物料是微抛运动，料槽磨损小。

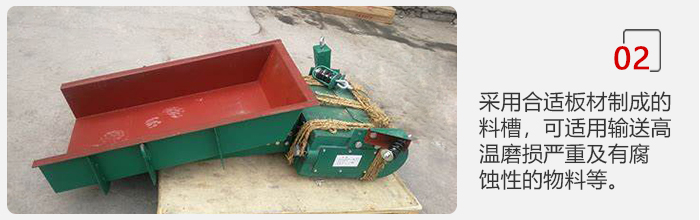

4）电磁振动给料机可采用合适板材制成的料槽，可适用输送高温磨损严重及有腐蚀性的物料等。

适用范围

用于块状、颗粒状或粉状物料的定量或连续的供给。广泛应用于矿山、冶金、煤炭、电力、化工、食品、玻璃、耐火材料等行业。

电磁振动给料机安装

（1）电磁振动给料机一般采用悬挂式安装，吊杆应安装在具有足够刚性的结构上， 为了减少电磁振动给料机的横向摆动， 悬挂吊杆应向外张开 10°左右布置。对于大型给料机， 为了维修和更换料槽方便，还应设置移动滑架。

（2）电磁振动给料机应整体安装，一般不允许拆卸，也不允许在机器上固结任何刚性附件。安装时应给设备周围留有一定的活动空间，避免工作时与其他设备碰撞，一般长度方向的空间小为 50 mm，宽度方向为 25 mm。

（3）电磁振动给料机槽体可以水平安装，也可以倾斜安装，其给料能力与下倾角度成正比，但下倾角过大容易引起物料自流，难以保证给料精度。因此应根据物料的性质来确定是向上倾斜、向下倾斜，还是水平放置。

（4）安装后给料机横向应处于水平状态，避免给料机工作时物料向一侧偏移，并保证所有紧固螺栓牢固紧。
